Отопительное оборудование EnergyLogic (США)


В 1985 году в США начали производить оборудование под брендом Black Gold для сжигания отработанного масла. Позже название бренда сменили на EnergyLogic. Появились оборудование на российском рынке в 2006 году.
ENERGYLOGIC
​Содержание:


Конструкция горелки EnergyLogic:


Горлека представляют собой некий комбайн в котором есть все, чтобы топливо горело хорошо. Для стабильности этого процесса нужно много устройств:

  • корпус горелки, каркас на котором установлено все допоборудование и автоматика безопасности горелки
  • электромотор и вентилятор, для подачи (вторичного) воздуха в камеру сгорания, иначе процесс сгорания будет неконтролируемым
  • воздушный роторно-лопастной компрессор, для выработки сжатого воздуха, который поступит к специальной форсунке, для распыления топлива, подробнее про принцип работы форсунки здесь
  • контроллер (топочный автомат), для запуска и управления горелкой, и остановкой горелки если что-то пойдет не так
  • высоковольтноый трансформатор, для создания высоковольтной дуги на концах электродов, для автоматического розжига
  • электроды, на которых эта дуга и возникает, для поджига топливо-воздушной смеси
  • форсуночный блок с нагревателем на PTC-элементах, для поддержания нужной вязкости топлива перед самой форсункой (не все горелки могут похвастаться такой функцией)
  • специальная пневмомеханическая форсунка в форсуночном блоке, для распыливания топлива сжатым воздухом от встроенного компрессора
  • предварительный нагреватель топлива, закрытого типа на РТС-элементах, подогревает топливо для снижения его вязкости, перед подачей на форсунку
  • насос для подачи и фильтра для очистки топлива, устанавливается рядом с топливным баком и подает топливо к горелке на расстояние до 30 метров

Все как у других горелок на отработанном масле с принудительной подачей топлива на форсунку, за исключением компрессора, он установлен прямо на горелке:

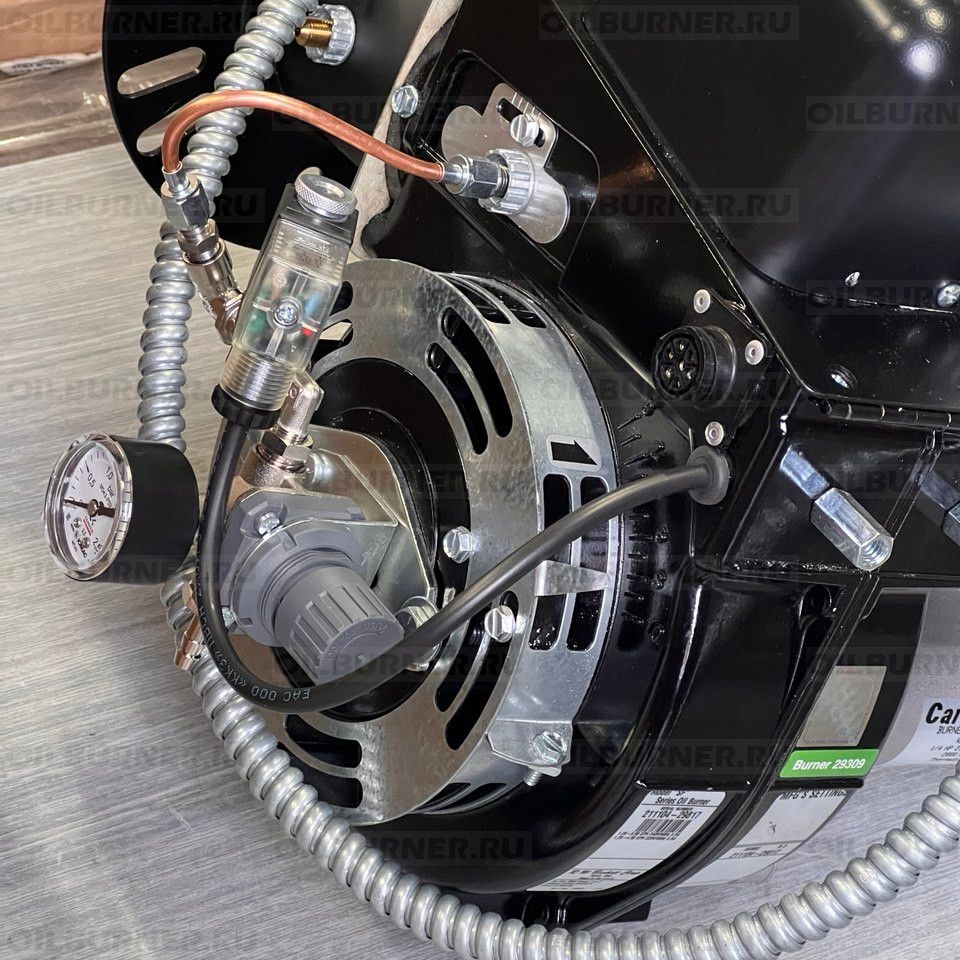

компрессор EnergyLogic

Практически все элементы и узлы расположены на горелке, за исключением форсуночного блока, а он легко демонтируется для профилактики. Горелка не имеет кожуха и поэтому может выглядеть не так привлекательно, как привычные взгляду дизельные горелки. Но благодаря такой конструкции горелочное устройство очень легко ремонтируется и обслуживается, что не маловажно в агрегатах такой сложности.


Что идет в комплекте к горелкам EnergyLogic?

С горелкой в комплекте поставляется топливный фильтр 140 микрон, с топливо-заборной арматурой для установки в емкость или бочку 200 литров.



Шестеренчатый топливный насос c мотор-редуктром. Благодаря редуктору, скорость вращения вала насоса очень мала, это в разы уменьшает естественный износ трущихся деталей насоса.

Насос для отработанного масла EnergyLogic

Подогреватель топлива предварительно нагревает топливо перед первым запуском и в режиме ожидания. Он уникален. В нагревателе установлены РТС-элементы позисторы - это саморегулируемые нагревательные элементы построенные на полупроводниковой технологии. Такие элементы сами ограничивают свою температуру поэтому в нагревателе EnergyLogic нет термостатов. Вся мощность элементов передается алюминиевому радиатору с огромной площадю теплообмена.



А еще в комплекте идет шлаг для возможности подсоеденить к нему заборный топливный фильтр - будет находиться в емкости с маслом и бумажный фильтр для встроенного компрессора который на горелке.



Модельный ряд горелок EnergyLogic:

Производитель горелок EnergyLogic выпускает шесть модификаций, разделив их по мощности:

Модель Мощность, кВт
EL-140CS 39,5
EL-200CS 55,3
EL-340CS 88,7
EL-375CS 106,5
EL-500CS 141,9
EL-750CS 219,8

Последняя модель (750) производится только для Российского рынка.


Насколько надежны горелки EnergyLogic?

EnergyLogic является одной из самых стабильных в эксплуатации горелок, за счет принудительной подачи топлива. Отдельные агрегаты горелки обладают приличным ресурсом. Например электромотор от 7000 часов и более, а при правильной эксплуатации и своевременном квалифицированном обслуживании может превышать 10000 часов. Трансформатор - может исправно выполнять свое предназначение более 12000 м.ч. так как там просто нечему изнашиваться.

В среднем получается так:

- Топливный насос Webster или Danfoss, потребует замены через 3-4 года
- Форсунка Delavan #28 или #5, через 3-5 лет
- Трансформатор высоковольтный Allanson, через 3 года или вообще никогда
- Контроллер Honeywell или Carlin, через 5 лет и более
- Электроды, через 2-3 года
- Графитовые лопатки компрессора, через 3-5 лет

Эти цифры средние. Есть в МО обьект в котором 4 котла EL-500B они работают с 2008 года. За это время там поменяли электродвигатель, топливный насос, лопатки компрессора, электроды и форсунку. Подогреватель топлива не меняли. Ни одного за 10 лет.

С каким топливом работают горелки EnergyLogic?

Здесь все "стандартно", горелки EnergyLogic работают на отработанных моторных, гидравлических, индустриальных, трансмиссионных маслах, светлом и темном печном топливе, дизельном топливе и других жидких нефтепродуктах. Одно условие - не должно быть воды, тосола, антифриза в виде эмульсии, легко-воспламеняющихся, а так же хлорсодержащих веществ.


Особенности горелок EnergyLogic

Особенность данного брэнда заключается в том, что производитель EnergyLogic выпускает воздухонагреватели и котлы для отработанного масла (укомплектованные горелкой), полностью совместимые и готовые к эксплуатации. Таким образом снимается проблема подбора нужного водогрейного котла или теплогенератора под горелки стороннего производителя. Почему не наоборот? Универасльных горелок мало, а теплового оборудования гораздо больше.

Такие полностью укомплектованные агрегаты не требуют дополнительного оборудования (компрессор, подготовка сжатого воздуха, фиспакет), за исключением топливной ёмкости и дымохода. В конструкции теплообменников котлов и воздухонагревателей предусмотрены все важные аспекты сжигания отработанных масел, что значительно упрощает процедуру обслуживания и увеличивает межремонтный интервал. В этом легко убедиться, достаточно сравнить EnergyLogic с теплообменниками других производителей газового или дизельного оборудования.


Запчасти для горелок EnergyLogic:

Со временем что-то потребует замены, это касается любого оборудования, покупая горелку не лишним будет купить и ЗИП. Так поступают все крупные компании, вот этот список:

- Топливный насос Webster или Danfoss, через 2-3 года
- Форсунка Delavan #28 или #5, через 2-3 года
- Трансформатор высоковольтный Allanson, через 3 года и более
- Контроллер Honeywell или Carlin, через 5 лет и более
- Электроды, через 2-3 года
- Графитовые лопатки компрессора, через 3-5 лет

Гораздо больше запасных частей можно заказать в разделе Запчасти EnergyLogic ссылка откроется в новом окне.
