В данном разделе представлены оригинальные запасные части для горелок на отработанном масле EnergyLogic.

Поиск запасных частей для американских горелок ― задача не из легких. Некоторые бренды попадали в Россию практически случайно и найти комплектующие просто не возможно. Однако EnergyLogic прочно закрепился на рынке горелок для отработанного масла и уступать свои позиции не желает.

Об этом говорит хотя бы то, что запасными частями для этих горелок занимается более 5 компаний.


Для удобного подбора нужной детали воспользуйтесь схемами представленными ниже товарных карточек.

Запчасти для горелок EnergyLogic моделей 140, 200, 340, 350, 375, 500, 750.

Взрвная схема (деталировка) запчастей EnergyLogic

Таблица артикулов запчастей горелок EnergyLogic





Список запчастей для оборудования EnergyLogic с артикулами

Артикул Наименование
14010125 PTC элемент форс. блока (140, 200, 340)
14013211 PTC элемент форс. блока (375, 500)
04000009 PTC элемент форс. блока (750)
20511309 PTC нагревателя жгут проводов
20663146 Аварийный клапан 30 psi
06000134 Аквастат предельной температуры
20280199 Аквастат тройной
20270188 Вакуумметр
20213140 Вентилятор мотора горелки AF (140, 200)
06000713 Вентилятор мотора горелки CF (750)
20210117 Вентилятор мотора горелки SF (340, 375, 500)
20410117 Винт крепления завихрителя
20410110 Гайка (крепление форс. блок)
20213143 Графитовая прокладка крышки компрессора
06000519 Графитовые лопатки компрессора (комплект 4 шт.)
20263180 Датчик низкого уровня воды
20363228 Дверь передняя котла
20510112 Держатель предохранителя
05000069 Ерш для котла (1,75" и 2") компл. 2 шт
20092110 Ерш для форсуночного блока
20331142 Жалюзи для воздухонагревателя многонапр. (140, 200)
20331143 Жалюзи для воздухонагревателя многонапр. (340, 350)
20273189 Жидкость измерителя тяги
04000280 Завихритель (140,200)
20311118 Завихритель (140,200)
20311120 Завихритель (340, 375, 500)
04000260 Завихритель (350, 375, 500)
20311127 Завихритель (750)
05000162 Завихритель с электродами комплект (140, 200)
05000163 Завихритель с электродами комплект (340, 350)
05000164 Завихритель с электродами комплект (375, 500)
05000170 Завихритель с электродами комплект (750)
14070198 Измеритель тяги
20963132 Изоляция передней двери
20963130 Изоляция передней двери боковины (Лев/Пр, 140, 200, 375)
20963142 Изоляция передней двери (Лев/Пр, 500)
20963131 Изоляция передней двери  (Верх/Низ, 140, 200, 375)
20963143 Изоляция передней двери (Верх/Низ, 500)
20990149 Изоляция форсуночного блока
14033227 Инструмент для очистки топки воздухонагревателя
04000279 Инструмент для очистки топки воздухонагревателя 350Н
04000111 Кабель горелки воздух. с разъемом "O" (140, 200)
04000112 Кабель горелки воздух. с разъемом "O" (340)
14010132 Кабель горелки для котла с разъемом "квадрат"
06000027 Картридж обслуживаемого топливного фильтра 5"
06000026 Картридж обслуживаемого фильтра 8"
14010212 Клапан электромагнитный
20491154 Клапана электромагнитного фитинг
06000440 Кожух для направленного потока воздуха (140H, 200H)
06000439 Кожух для направленного потока воздуха (340, 350)
05000096 Комплект для обслуживания компрессора (лопатки 4 шт, пластина 1 шт.)
05000166 Комплект для обслуживания воздушного компр. (140) (лопатки 4 шт, пластина 1 шт.)
20210111 Компрессор в сборе
14610005 Компрессора штуцер (out) 140, 200
14610001 Компрессора штуцер (out) 340, 375
20611106 Компрессора штуцер (out) 500, 750
20411121 Компрессора штуцер (под фильтр)
20231172 Конденсатор мотора воздухонагревателя
06000459 Конденсатор мотора насоса
20230165 Контроллер вентилятора воздухонагревателя
20280190 Контроллер горелки "Honeywell" 45 сек
06000242 Контроллер горелки "Carlin"
20200200 Крыльчатка вентилятора воздухонагревателя (200, 340)
06000039 Крыльчатка вентилятора воздухонагревателя (140)
20270183 Манометр
06000151 Мотор воздухонагревателя (140, 200, 340)
20280131 Мотор горелки AF (140, 200) Carlin
20280130 Мотор горелки AF (140, 200) Emmerson
06000711 Мотор горелки CF (750) Emmerson
06000030 Мотор горелки SF (340, 375, 500) Carlin
20220157 Мотор топливного насоса
20220158 Муфта (насос/мотор)
20210122 Муфта соединительная компрессора
20221162 Насос топливный (головка) (140,200,340)
20220159 Насос топливный (головка) (375,500,750)
14020307 Насос топливный в сборе (140)
14020308 Насос топливный в сборе (200)
14020309 Насос топливный в сборе (340)
14020312 Насос топливный в сборе (375)
14020313 Насос топливный в сборе (500)
14020225 Насос топливный в сборе (750)
14020155 Насос топливный с фитингами (140,200,340)
04000250 Насос топливный с фитингами (375,500,750)
20333158 Отлив конденсатосборника 140, 200
20331136 Отлив конденсатосборника, 340
14040187 Преднагреватель (140)
14040192 Преднагреватель (200)
14040189 Преднагреватель (340)
14040194 Преднагреватель (375)
14040224 Преднагреватель (500)
14040225 Преднагреватель (750)
20541310 Преднагревателя жгут проводов (140, 200, 340)
14010121 Преднагревателя жгут проводов (375, 500, 750)
20510113 Предохранитель 8А
20933118 Прокладка отлива конденсатосборника
20910103 Прокладка фланца горелки для воздухонагревателя
20210121 Прокладка фланца горелки для котла
14030160 Распаечная коробка с аналог. часометром (Square plug)
04000108 Распаечная коробка с цифр. часометром (Round plug)
20770115 Регулятор тяги 5"
20770110 Регулятор тяги 7"
20770112 Регулятор тяги 9"
20220161 Редуктор топл насоса (140) 6
20220195 Редуктор топл насоса (340) 3
20220156 Редуктор топл насоса (375) 9
20220193 Редуктор топливного насоса (200, 750) 5
20220160 Редуктор топливного насоса (500) 7,5
20280193 Реле горелки
20210119 Сопло горелки 140, 200В
20361187 Сопло горелки 375, 500В
20361197 Сопло горелки 750
20311116 Сопло горелки с фланцем 140, 200Н
04000062 Сопло горелки с фланцем 340Н
20230166 Счетчик моточасов аналоговый
06000224 Счетчик моточасов цифровой
20362189 Теплообменник ГВС (200B)
20362188 Теплообменник ГВС (375B)
20362190 Теплообменник ГВС (500B)
20270302 Термоманометр
20230178 Термостат настенный цифровой
20211210 Трансформатор зажигания AF (140,200)
20211211 Трансформатор зажигания SF
20213138 Трансформатора пружина
14070199 Тройник с барометрическим регулятором тяги 10"
14070208 Тройник с барометрическим регулятором тяги 6"
04000045 Тройник с барометрическим регулятором тяги 8"
05000038 Трубка медная 3/16 (уголок) с гайками (форс. блок/клапан солен.) 140, 200
05000039 Трубка медная 4"х3/16 с гайками (форс. блок/клапан солен.) 340
20630115 Трубка медная 5"х3/16" с гайками (форс. блок/компрессор) (140-750)
20630117 Трубка медная 8"x3/16" с гайками (форс. блок/клапан солен.) 750
20940122 Уплотнительное кольцо преднагревателя
20213152 Уплотнительное кольцо форсунки
20293199 Уплотнительное кольцо электромагнитного клапана
20210112 Фильтр компрессора
05000037 Фильтр компрессора (упаковка 6 шт.)
20270185 Фильтр топливный необслуживаемый Lenz
20203110 Фильтр топливный обслуживаемый 5"
14003111 Фильтр топливный обслуживаемый 5"  (комплект с фитингами и шаровым краном)
20203112 Фильтр топливный обслуживаемый 8"
14003114 Фильтр топливный обслуживаемый 8" (комплект с фитингами и шаровым краном)
20270187 Фильтр топливный первичный
20210120 Фланец сопла горелки
20210124 Форсунка #28 (340,375,500,750)
20210123 Форсунка #5 (140,200)
14010124 Форсуночный блок в сборе (140,200)
04000091 Форсуночный блок в сборе (340)
14010127 Форсуночный блок в сборе (375, 500)
14010137 Форсуночный блок в сборе (750)
10013119 Форсуночный блок с PTC (140, 200, 340)
10013120 Форсуночный блок с PTC (375, 500)
10013118 Форсуночный блок с PTC (750)
20210110 Фотодатчик
20311130 Шпонка (форс. блок 140, 200, 340)
20411122 Штуцер 1/4" (форс. блок, воздух, топливо)
14003110 Щуп измерителя тяги
06000593 Электроды (140, 200,340)
06000741 Электроды (375,500)
06000743 Электроды (750)

Схема для подбора запасных частей для воздухонагревателей energylogic

1. Вентилятор воздухонагревателя в сборе арт. 20231201

1. Вентилятор воздухонагревателя в сборе арт. 20231201


2. Отлив конденсатосборника (140H, 200H) арт. 20333158
2. Отлив конденсатосборника (140H, 200H) арт. 20333158

3. Отлив конденсатосборника 340H арт. 20331136
3. Отлив конденсатосборника 340H арт. 20331136

4. Прокладка отлива конденсатосборника арт. 20933118
4. Прокладка отлива конденсатосборника арт. 20933118
.5. Регулятор тяги 7
.5. Регулятор тяги 7" (дымоход 8") арт. 20770110  и 9" (дымоход 10") арт. 20770112

6. Регулятор тяги в сборе с тройником 8

6. Регулятор тяги в сборе с тройником 8" арт. 14070200 и 10" арт. 14070199

8. Кожух для направленного потока воздуха (140H, 200H) арт. 6000440 или (340H, 350H) арт. 6000439
8. Кожух для направленного потока воздуха (140H, 200H) арт. 6000440 или (340H, 350H) арт. 6000439

9. Измеритель тяги (комплект) арт. 14070198
9. Измеритель тяги (комплект) арт. 14070198

Щуп измерителя тяги арт. 14003110
10.Щуп измерителя тяги арт. 14003110


11. Теплоообменник воздухонагревателя модели 140H арт.14033234 и 200H арт.14033209
11. Теплоообменник воздухонагревателя модели 140H арт.14033234 и 200H арт.14033209

14. Счетчик моточасов аналоговый арт. 20230166 или Счетчик моточасов цифровой арт. 6000224
12. Розетка коробки с счетчиком моточасов (Разъем горелки "Square") арт. 14010132
13. Клеммная коробка с аналог. часометром (Square plug) арт. 14030160
14. Счетчик моточасов аналоговый арт. 20230166 или Счетчик моточасов цифровой арт. 6000224

15. Контроллер вентилятора воздухонагревателя арт. 20230165
15. Контроллер вентилятора воздухонагревателя арт. 20230165

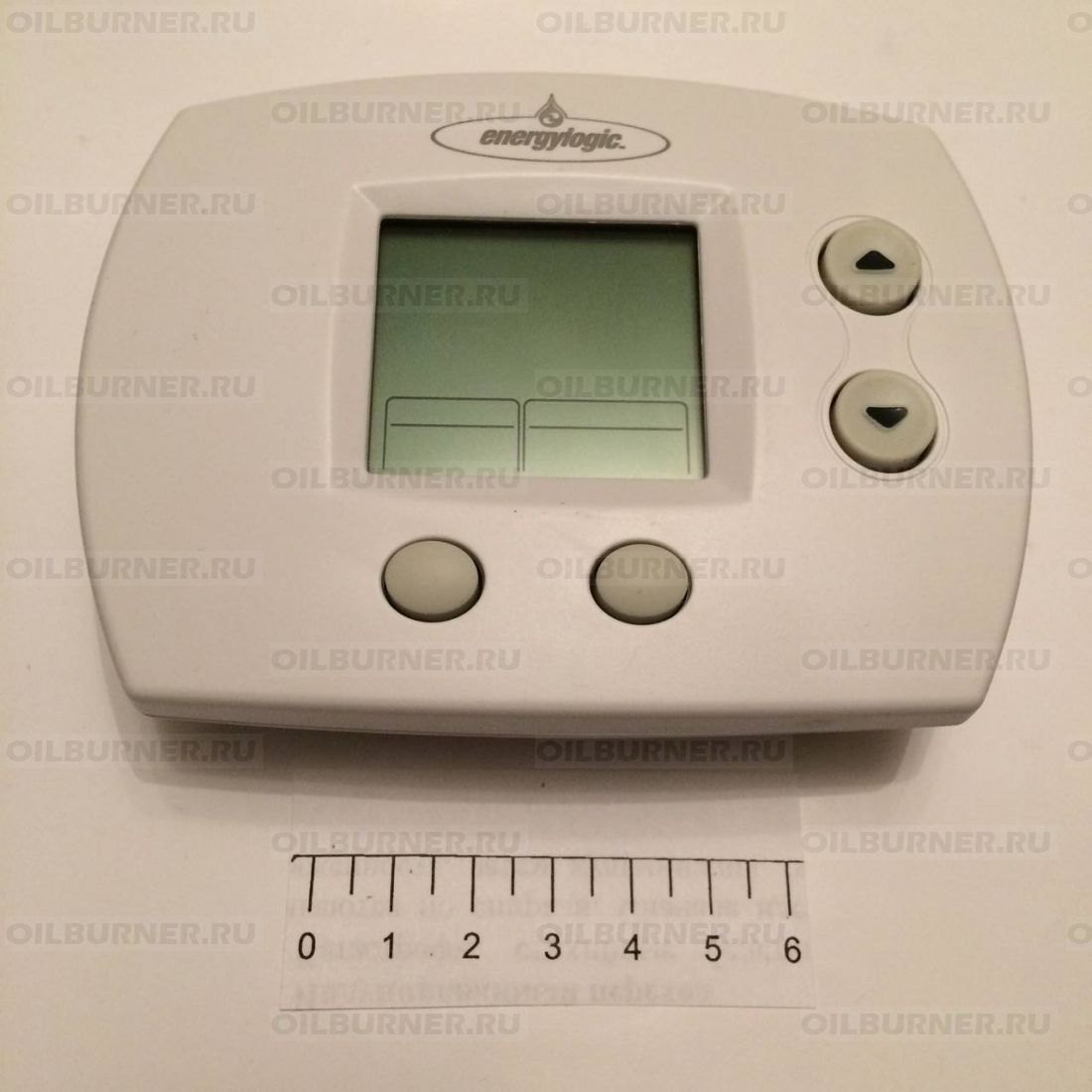

16. Термостат настенный цифровой арт. 20230178
16. Термостат настенный цифровой арт. 20230178
